1电流互感器二次回路接线办法
在变电站中，常用的电流互感器二次回路接线办法有单相接线、两相星形(或不完好星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等，它们依据需求运用于不同场所。现将各种接线的特性及运用场所引见如下。
（1）单相接线办法
单相式接线，这种接线只需一只电流互感器组成，接线简单。它可以用于小电流接地系统零序电流的测量，也可以用于三相对称电流中电流的测量或过负荷保护等。
（2）两相星形接线办法
两相星形接线，这种接线由两相电流互感器组成，与三相星形接线比较，它缺少一只电流互感器(一般为B相)，所以又名不完好星形接线。它一般用于小电流接地系统的测量和保护回路，因为该系统没有零序电流，别的一相电流可以通过核算得出，所以该接线可以测量三相电流、有功功率、无功功率、电能等。反应各类相间毛病，但不能完好反应接地毛病。
关于小电流接地系统，不完好星形接线不但节约了一相电流互感器的投资，在同一母线的不同出线发生异名相接地毛病时，还能使跳开两条线路的几率降落了三分之二。只需当AC相接地时才会跳开两条线路，AB、BC相接地时，因为B相没有电流互感器，则B相接地的一条线路将不跳闻。因为小接地电流系统允许单相接地运转2小时，所以这一措施可以进步供电可靠性。需求指出的是，同一母线上出线的电流互感器有必要接在相同的相，否则有些毛病时保护将不能动作。

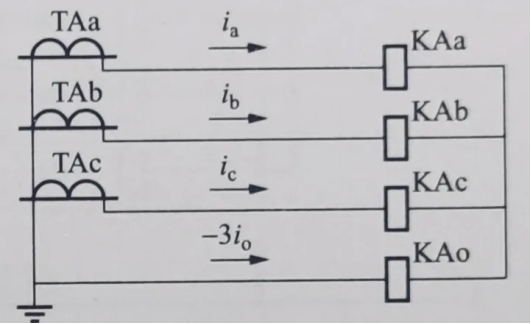

（3）三相星形接线办法
三相星形接线又名全星形接线，这种接线由三只互感器按星形联接而成，相当于三只互感器共用零线。这种接线中的零线在系统正常运转时没有电流通过(3I0=0)，但该零线不能省掉，否则在系统发生不对称接地毛病发生3l0电流时，该电流没有通路，不但影响保护正确动作，其性质还相当于电流互感器二次开路，会发生很高的开路电压。三相星形接线一般运用于大接地电流系统的测量和保护回路接线，它能反应任何一相、任何方式的电流改动。

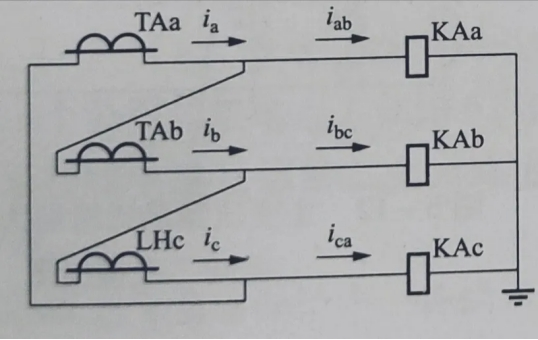

（4）三角形接线办法
三角形接线，这种接线将三相电流互感器二次绕组按极性头尾相接，像三角形，极性必定不能搞错。这种接线首要用于保护二次回路的转角或滤除短路电流中的零序分量。在微机形差动保护中，常常将各侧电流互感器的二次回路均接为星形，在保护装置中通过软件核算停止电流转角与电流的零序分量滤除，这样就简化了接线。
（5）和电流接线办法
和电流接线，这种接线是将两组星形接线并接，一般用于3/2断路器接线、角形接线、桥形接线的测量和保护回路，用以反映两只开关的电流之和。该接线必定要留心电流互感器二次回路三相极性的不合性及两组之间与一次接线的不合性，否则将不能精确反映一次电流。两组电流互感器的变比还要不合，否则和电流的数值就没有意义。
在电流互感器的接线中，要特别留心其二次绕组的极性，特别是方向保护与差动保护回路。当电流互感器二次极性过错时，将会构成计量、测量过错，方向继电器指向过错动保护中有差流等，构成保护装置的误动或拒动。
2电流互感器的饱满
电流互感器饱满将引起电流测量出现过错，影响继电保护的正确动作，特别是对差动保护影响较大，接下来，让我们认识一下电流互感器饱满。
实践上，电流互感器的饱满指的是电流互感器铁芯的饱满，因为一次电流在铁芯上发生了磁通，缠绕在同一铁芯上的二次绕组中发生电动势U=4.44f*N*B*S，式中f为系统频率；N为二次绕组匝数；S为铁芯截面积；B为铁芯中的磁通密度。在N、S、f承认的状况下，当电流互感器正常作业时，铁芯磁通密度B很小，励磁电流I0也很小，依据电流互感器等值电路图可知，二次电流I2=I1-I0，过错很小；当一次电流I1变得很大时，铁芯磁通密度B也很大，在电流互感器的铁芯磁通密度抵达饱满点后，B随励磁电流或是磁场强度的改动不显着，二次感应电势将根本维持不变，二次电流几乎不再增加，此时励磁电流I0却显着增加，I2=I1-I0出现较大过错，引起电流互感器出现大的传变过错。

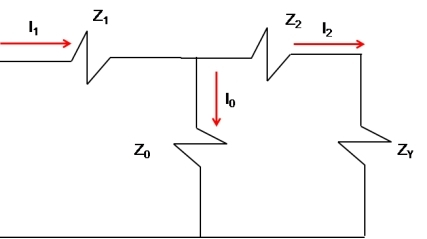

电流互感器等值电路图
一般将铁芯的饱满分红两种状况：稳态饱满、暂态饱满。
稳态饱满首要是因为一次电流值太大，进入了电流互感器饱满区域，引起二次电流不能正确的传变一次电流。稳态饱满多因电流互感器选型不适宜或许短路电流过大而惹起，不会自行消逝。
稳态饱满的谐波分量：以3、5、7次等奇次谐波为主。
暂态饱满首要是因为大量非周期分量的存在，进入了电流互感器饱满区域。暂态饱满多由衰减直流或许电流互感器剩磁惹起，在暂态分量逐渐衰减后，饱满逐渐消逝。
暂态饱满的谐波分量：除了3、5、7等奇次谐波，还有直流、2次等谐波。
3电流互感器伏安特性
刚刚我们理解了，在电流互感器的铁芯磁通密度抵达饱满点后，随着一次电流I1的增大，励磁电流I0显着增加，电流互感器出现大的传变过错。那么该怎么承认电流互感器的饱满点呢？

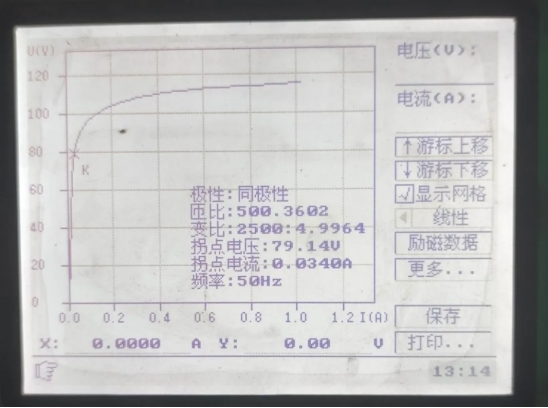

电流互感器伏安特性曲线
电流互感器伏安特性是指在电流互感器一次侧开路的状况下，在二次侧通电压U，由等值电路图可知此时I0=I2，依据U=4.44f*N*B*S，在N、S、f承认的状况下，U与B成正比，故U与I2的联系曲线描画的是磁通B与励磁电流I0的联系曲线，即电流互感器铁芯的磁化曲线。
依据伏安特性曲线可得出2个结论：
一是得出电流互感器的10%过错曲线。施加于电流互感器二次接线端子上的额外频率的电压，若其有效值增加10%，励磁电流便增加50%，则此电压值称为伏安特性曲线的拐点电压（饱满点）。
二是可以判别电流互感器能否发生匝间短路。拐点电压方位的电流互感器铁芯进入饱满状况，此时励磁电流几乎全部损耗在铁芯发热上，当电流互感器二次绕组匝间短路时，在电流互感器伏安特性上表现为拐点电压U有显着的降落，据此可以判别电流互感器二次绕组反常。
电流互感器回路接线过错事例剖析

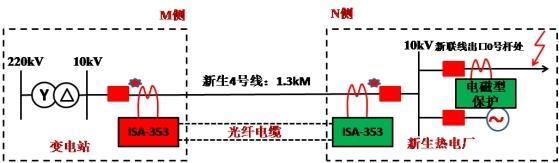

2007年8月5日某220kV变电站10kV重生4号线光纤分相电流差动保护动作，开关跳闸，经巡线人员检查、毛病点在新联线出口0号杆处保护人员检查两边保护装置，仿照区内外毛病保护均反应正确，如下图所示，试剖析跳闸缘由。

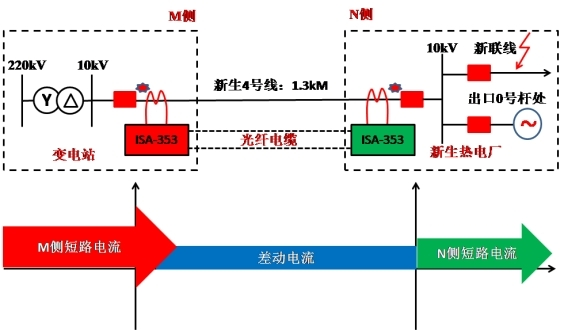

剖析：电厂侧保护人员误将计量电流互感器绕组接入保护回路。正常运转时，重生4号线负荷电流不至于构成电流互感器饱满，不会发生差流，即保护也不会误动作。当新联线10kV出口处发生毛病时，毛病电流较大构成电厂侧的电流互感器饱满，电流互感器不能正常传变毛病电流，进而发生差流，两边光纤纵差保护动作。一同，因为ISA-353型微机保护比电磁型保护动作速度快，所以10kV重生4号线保护先于10kV新联线跳闸。
缘由：
1.电厂侧保护人员误将计量电流互感器绕组接入保护回路，毛病时，两边电流不不合发生差流，是重生4号线纵差保护动作的首要缘由。
2.电厂侧新联线保护运用电磁型保护、动作速度相对微机保护慢，不能及时切除毛病，是重生4号线纵差保护动作的非必须缘由。
要害：在电流互感器回路检验试验中，必定要核对好，所运用绕组的精确级，否则关于间隔、过流等保护将拒动，关于线路纵差主变差动保护将误动作。
